Ống thủy lực là gì?

một là gì ống thủy lực

Ống thủy lực là một ống gia cố linh hoạt được thiết kế để mang chất lỏng có áp suất giữa các bộ phận trong hệ thống thủy lực, truyền lực cần thiết để di chuyển xi lanh, động cơ và các bộ truyền động khác. Không giống như ống thép cứng, ống thủy lực có thể uốn quanh các bộ phận chuyển động và hấp thụ rung động, đó là lý do tại sao nó là lựa chọn tiêu chuẩn ở bất cứ nơi nào thiết bị uốn cong, xoay hoặc dịch chuyển vị trí trong quá trình vận hành. Một cụm ống thủy lực hoàn chỉnh ghép chính ống với các phụ kiện ống thủy lực được kẹp ở mỗi đầu , tạo ra một đường dẫn kín kết nối máy bơm, van, xi lanh và bình chứa vào một mạch làm việc.

Hầu hết các ống thủy lực đều có chung cấu trúc phân lớp bất kể ứng dụng nào. Một ống bên trong mang chất lỏng và chống lại thành phần hóa học của chất lỏng đó, một lớp gia cố bằng dây bện hoặc xoắn ốc hoặc vải dệt giúp ống có khả năng chịu áp lực và lớp vỏ bên ngoài bảo vệ phần gia cố khỏi mài mòn, thời tiết và mài mòn chung. Hiểu cấu trúc này giúp việc chọn ống mềm và phụ kiện phù hợp cho bất kỳ máy nào trở nên dễ dàng hơn nhiều.

Ống thủy lực được cấu tạo như thế nào

Mỗi ống thủy lực đều được chế tạo thành nhiều lớp, số lượng và loại của các lớp đó quyết định mức áp suất mà ống có thể chịu được cũng như cách thức hoạt động của nó khi bị uốn, chịu nhiệt và uốn lặp đi lặp lại.

Bảng 1: Các lớp lõi trong ống thủy lực điển hình
Lớp chức năng Vật liệu chung
Ống bên trong Vận chuyển và chứa chất lỏng thủy lực Cao su tổng hợp hoặc nhựa nhiệt dẻo
gia cố Cung cấp khả năng chịu áp lực và cường độ nổ Dây thép bện hoặc xoắn ốc, dệt
Bìa ngoài Bảo vệ chống mài mòn, thời tiết và hóa chất Cao su tổng hợp, Polyurethane

Một lớp dây bện đơn thường phổ biến trên các ống mềm nhẹ hơn, trong khi ống thủy lực áp suất cao được sử dụng trong các thiết bị đòi hỏi khắt khe thường sử dụng hai hoặc nhiều lớp dây xoắn ốc để đạt được áp suất làm việc cao hơn nhiều mà không giãn nở hoặc yếu đi trong các chu kỳ áp suất lặp đi lặp lại.

Hiểu mức áp suất của ống thủy lực

Xếp hạng áp suất ống thủy lực cho bạn biết áp suất làm việc tối đa mà ống có thể xử lý một cách an toàn trong quá trình hoạt động bình thường và nó phải luôn phù hợp với áp suất thực tế mà máy bơm hoặc hệ thống được kết nối tạo ra chứ không chỉ được chọn ngẫu nhiên. Ở đây có hai con số quan trọng, áp suất làm việc mà một ống mềm được đánh giá trong quá trình sử dụng liên tục và áp suất nổ, là điểm hỏng hóc và nằm cao hơn nhiều so với áp suất làm việc như một biên độ tích hợp.

Áp suất làm việc điển hình theo loại cốt thép Thấp Cao Dệt bện Dây bện đơn Dây bện đôi dây xoắn ốc

Hình 1: Khả năng chịu áp suất làm việc tương đối theo kết cấu cốt thép, tỷ lệ từ thấp đến cao

Ống thủy lực vết thương xoắn ốc thường đạt công suất áp suất cao nhất trong so sánh này, đó là lý do tại sao ống thủy lực áp suất cao được sử dụng trên máy xúc, máy ép và thiết bị nâng hạng nặng hầu như luôn được chế tạo bằng dây gia cố xoắn ốc thay vì một sợi dệt đơn.

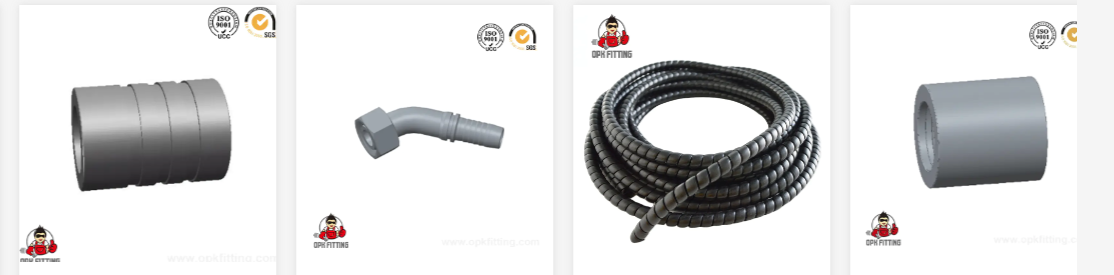

Phụ kiện ống thủy lực và cách chúng hoạt động

Các phụ kiện ống thủy lực kết nối ống với máy bơm, xi lanh, van và ống góp, và khớp nối cũng quan trọng đối với một hệ thống không bị rò rỉ như chính ống đó. Một khớp nối thường được uốn vào đầu ống bằng cách sử dụng một ống nối phù hợp, tạo thành cụm ống thủy lực chịu áp suất cố định.

Các loại lắp phổ biến

  • Phụ kiện JIC, được công nhận bởi ghế loe 37 độ và được sử dụng rộng rãi trên các thiết bị thủy lực nói chung
  • Phụ kiện ORFS, bịt kín bằng mặt vòng chữ O để kết nối chống rò rỉ chắc chắn
  • Phụ kiện ren NPT và BSP, phổ biến trên cổng bơm và khối van
  • Phụ kiện mặt bích, được sử dụng trên ống có đường kính lớn hơn, nơi cần kết nối bằng bu lông
  • Khớp nối ngắt kết nối nhanh, cho phép kết nối và ngắt kết nối nhanh chóng, không cần dụng cụ

Nhận dạng lắp ống thủy lực

Việc xác định khớp nối ống thủy lực thường bao gồm việc kiểm tra ba chi tiết cùng nhau thay vì chỉ dựa vào hình thức bên ngoài: loại và kích thước ren, góc ngồi hoặc kiểu phốt và kết nối là nam hay nữ. Đo đường kính ren bằng thước cặp và so sánh hình dạng ghế với biểu đồ tham chiếu là cách đáng tin cậy nhất để xác nhận khớp nối trước khi yêu cầu thay thế.

Cách chọn lắp ráp ống thủy lực phù hợp

Việc lựa chọn cụm ống thủy lực bắt đầu bằng việc kết hợp bốn yếu tố với thiết bị mà nó sẽ phục vụ, thay vì chỉ chọn dựa trên đường kính ống.

  1. Áp suất làm việc của hệ thống, được xác nhận dựa trên định mức áp suất ống với giới hạn an toàn thích hợp
  2. Loại chất lỏng và nhiệt độ, vì vật liệu ống bên trong phải chịu được chất lỏng thủy lực cụ thể đang sử dụng
  3. Đường kính trong của ống, có kích thước để duy trì dòng chảy thích hợp mà không giảm áp suất quá mức hoặc tích tụ nhiệt
  4. Bán kính định tuyến và uốn cong, do ống bị ép xuống dưới bán kính uốn tối thiểu của nó sẽ bị mòn sớm hơn nhiều so với dự kiến
Áp suất làm việc so với áp suất nổ trên các kích cỡ ống 6mm 10 mm 13 mm 19 mm 25mm Áp suất làm việc Áp lực nổ

Hình 2: Mối quan hệ minh họa giữa áp suất làm việc và giới hạn áp suất nổ trên các kích cỡ ống

Khoảng cách giữa đường áp suất làm việc và đường áp suất nổ thể hiện giới hạn an toàn được tích hợp trong ống mềm được đánh giá phù hợp và mức ký quỹ này không bao giờ được coi là công suất hoạt động dự phòng trong quá trình sử dụng hệ thống bình thường.

Hướng dẫn lắp đặt ống thủy lực

Việc lắp đặt đúng cách sẽ kéo dài tuổi thọ sử dụng và giảm nguy cơ rò rỉ sớm hoặc hỏng ống. Hướng dẫn lắp đặt ống thủy lực cơ bản thường tuân theo trình tự này.

  1. Cắt ống vuông vức và sạch sẽ, loại bỏ bất kỳ dây gia cố lỏng lẻo nào khỏi đầu cắt
  2. Chọn phụ kiện và ống nối phù hợp dựa trên kích thước ống và loại cốt thép
  3. Uốn khớp nối theo đường kính uốn do nhà sản xuất chỉ định cho tổ hợp ống và khớp nối đó
  4. Đi ống tránh những khúc cua gấp dưới bán kính uốn cong tối thiểu và tránh xa các bề mặt nóng hoặc bộ phận chuyển động
  5. Hỗ trợ các đường ống dài có kẹp đều đặn để tránh bị võng và cọ xát
  6. Kiểm tra áp suất cụm hoàn thiện trước khi đưa nó vào sử dụng hoàn chỉnh

Danh sách kiểm tra bảo dưỡng ống thủy lực

Kiểm tra định kỳ sẽ phát hiện được hầu hết các vấn đề về ống mềm trước khi chúng gây ra thời gian ngừng hoạt động. Danh sách kiểm tra bảo trì ống thủy lực thực tế bao gồm các điểm sau trong mỗi vòng kiểm tra.

  • Kiểm tra vỏ ngoài xem có bị nứt, mài mòn, phồng rộp hoặc lộ dây gia cố không
  • Kiểm tra các phụ kiện xem có dấu hiệu rò rỉ, ăn mòn hoặc dịch chuyển ở khu vực uốn không
  • Xác nhận đường ống không tiếp xúc với các bộ phận nóng hoặc cạnh sắc
  • Tìm các chỗ gấp khúc, xoắn hoặc dẹt dọc theo chiều dài ống
  • Ghi lại tuổi ống và thay thế các bộ phận đã đạt đến khoảng thời gian bảo dưỡng được khuyến nghị
Nguyên nhân phổ biến đằng sau sự cố ống thủy lực Mài mòn và cọ xát Cao Định tuyến không chính xác Cao Sử dụng quá áp Trung bình Tiếp xúc với Ozone và nhiệt Trung bình Mệt mỏi Thấper

Hình 3: Xếp hạng minh họa các yếu tố góp phần phổ biến dẫn đến hư hỏng ống mềm tại hiện trường

So sánh các loại ống thủy lực

Các cấu trúc ống khác nhau thực hiện khác nhau trên cùng một bộ biện pháp thực tế, điều này giúp cho việc so sánh song song trở nên hữu ích khi thu hẹp một tùy chọn.

Công suất áp suất Chống mài mòn Phạm vi nhiệt độ Tính linh hoạt Hấp thụ rung động Dây bện đơn dây xoắn ốc Hose

Hình 4: So sánh hiệu suất của năm biện pháp thực tế trên quy mô tương đối

Ống dây xoắn ốc thường dẫn đầu về khả năng chịu áp lực và khả năng chống mài mòn, phù hợp với mục đích sử dụng phổ biến trên máy móc hạng nặng, trong khi ống dây bện đơn vẫn nhẹ hơn và linh hoạt hơn, khiến nó trở thành lựa chọn phổ biến trên các thiết bị có đường dẫn chặt chẽ hơn và di chuyển thường xuyên.

Các ngành phụ thuộc vào việc lắp ráp ống thủy lực

Ống thủy lực và phụ kiện ống thủy lực xuất hiện trên nhiều loại thiết bị công nghiệp ở bất kỳ nơi nào năng lượng chất lỏng được sử dụng để tạo ra chuyển động hoặc lực.

Bảng 2: Các ngành công nghiệp phổ biến và ứng dụng ống thủy lực điển hình
Công nghiệp Ứng dụng điển hình
Máy móc kỹ thuật Mạch thủy lực máy xúc, máy xúc và cần cẩu
Luyện kim và khai thác mỏ Dây chuyền ép nặng và thiết bị xử lý vật liệu
Dầu khí và hóa chất Đường truyền chất lỏng chịu được chất lỏng xử lý cụ thể
Vận chuyển và hàng hải Máy boong và hệ thống thủy lực lái
Hàng không vũ trụ và quân sự Hỗ trợ mặt đất và thiết bị di động chuyên dụng
Xây dựng Máy bơm bê tông, thang máy và thiết bị nhỏ gọn

Giới thiệu Nhà máy Thiết bị Thủy lực OPK FITTING

Nhà máy thiết bị thủy lực OPK FITTING là nhà sản xuất chuyên biệt về ống thủy lực, phụ kiện và bộ chuyển đổi ống thủy lực, có trụ sở tại Thành phố Ninh Ba, tỉnh Chiết Giang, khu vực từ lâu đã được công nhận là trung tâm sản xuất ống thủy lực ở Trung Quốc. Với hơn 10 năm kinh nghiệm sản xuất , nhà máy bao gồm nhiều mức áp suất, kích cỡ ống và loại phụ kiện phục vụ cho ngành máy móc, luyện kim, dầu khí, xây dựng, vận chuyển, hàng không vũ trụ, nông nghiệp, dược phẩm và thực phẩm.

Quá trình sản xuất tại nhà máy tuân theo một dây chuyền quy trình đầy đủ bao gồm cắt ống, tước cao su, uốn ống, thử áp suất thử và rửa sạch. Khớp khuỷu được sản xuất thông qua một quy trình sản xuất tích hợp sử dụng thiết bị gia nhiệt tần số cao và máy uốn ống điều khiển bằng máy tính, hỗ trợ cấu trúc sạch sẽ và độ hoàn thiện đáng tin cậy trên mỗi cụm ống thủy lực rời khỏi cơ sở. Nhóm bao gồm các chuyên gia thiết kế lành nghề tập trung vào cả hiệu suất sản phẩm và hỗ trợ khách hàng đáp ứng, đồng thời các sản phẩm từ nhà máy được cung cấp cho khách hàng trên khắp Trung Đông, Châu Âu và Hoa Kỳ.

Câu hỏi thường gặp

  • Q1. Nên chọn ống thủy lực nào

    Điều chỉnh ống mềm phù hợp với áp suất làm việc, loại chất lỏng, phạm vi nhiệt độ và bán kính uốn cong cần thiết của hệ thống thay vì chỉ chọn đường kính.

  • Q2. Phụ kiện thủy lực nào tốt nhất

    Việc lắp đúng phụ thuộc vào loại ren cổng đã có trên thiết bị của bạn, chẳng hạn như JIC, ORFS, NPT hoặc BSP, do đó việc xác định sẽ được thực hiện trước khi lựa chọn.

  • Q3. Tôi cần mức áp suất nào

    Kiểm tra áp suất làm việc tối đa mà máy bơm hoặc hệ thống của bạn tạo ra và chọn ống mềm được đánh giá cao hơn con số đó với giới hạn an toàn thích hợp.

  • Q4. Cách nhận biết phụ kiện ống thủy lực

    Đo đường kính ren, kiểm tra góc tựa hoặc kiểu phốt và xác nhận xem kết nối là nam hay nữ trước khi đặt hàng khớp.

  • Q5. Cách đọc ký hiệu ống thủy lực

    Văn bản đường ống thường liệt kê đường kính bên trong, áp suất làm việc, phạm vi nhiệt độ và thông tin lô sản xuất được in dọc theo vỏ ngoài.

  • Q6. Hàng hóa được vận chuyển tới khách hàng như thế nào

    Các lô hàng thường di chuyển bằng đường biển, vì nhà máy nằm gần cảng Ninh Ba, có dịch vụ vận chuyển hàng không qua các sân bay Ninh Ba và Thượng Hải cho các đơn hàng khẩn cấp.

  • Q7. Sản phẩm bao gồm những lĩnh vực ứng dụng nào

    Sản phẩm phục vụ các hệ thống truyền tải thủy lực và chất lỏng trong các lĩnh vực máy móc kỹ thuật, luyện kim, dầu khí, khai thác mỏ, xây dựng, hóa chất, vận chuyển, hàng không vũ trụ và quân sự.

  • Q8. Phương thức thanh toán trông như thế nào

    Các điều khoản như FOB, CIF hoặc CNF được xác nhận khi báo giá, với các đơn đặt hàng sản xuất hàng loạt thường được sắp xếp dưới dạng đặt cọc, sau đó là số dư trước khi giao hàng và thanh toán hàng tháng theo yêu cầu.
