What Is an Industrial Hose Fitting? Complete Guide

Thật là một Lắp ống công nghiệp Là và Tại sao Nó Quan trọng

Một Lắp ống công nghiệp là bộ phận kết nối nối ống mềm với đường ống, van, máy bơm, xi lanh hoặc ống khác , bịt kín mối nối để chất lỏng hoặc khí có thể di chuyển qua hệ thống mà không bị rò rỉ. Nó thường bao gồm thân khớp nối, ống nối hoặc ống bọc để giữ ống và giao diện ren hoặc mặt bích ở đầu đối diện kết nối với phần còn lại của hệ thống.

Hầu hết các phụ kiện ống công nghiệp được bán ngày nay đều được chế tạo dưới dạng phụ kiện ống tiêu chuẩn công nghiệp, nghĩa là dạng ren, góc bịt kín và kích thước tuân theo các thông số kỹ thuật được công nhận như SAE, DIN, ISO hoặc BS thay vì thiết kế độc quyền một lần. Tiêu chuẩn hóa này cho phép một khớp nối từ một quá trình sản xuất kết hợp đáng tin cậy với một ống mềm, van hoặc cổng xi lanh được sản xuất hoàn toàn ở một nơi khác, điều này cực kỳ quan trọng trong các hệ thống truyền tải thủy lực và chất lỏng, nơi sự không khớp có thể có nghĩa là rò rỉ dưới áp suất chứ không phải là một sự bất tiện nhỏ.

Phần còn lại của hướng dẫn này hướng dẫn cách chế tạo một phụ kiện ống tiêu chuẩn, cách so sánh các tiêu chuẩn ren và vòng đệm, cách định cỡ một phụ kiện ống thủy lực cho một áp suất và đường kính ống nhất định cũng như những điều cần tìm ở nhà sản xuất phụ kiện ống công nghiệp.

một là gì Lắp ống tiêu chuẩn

Khớp nối ống tiêu chuẩn là khớp nối được chế tạo theo thông số kỹ thuật về chiều và ren đã được công bố thay vì hình học tùy chỉnh hoặc độc quyền. Các thông số kỹ thuật được tham khảo rộng rãi nhất trong công việc ống thủy lực và công nghiệp bao gồm các phụ kiện ống loe và ren thẳng SAE, các phụ kiện hệ mét DIN phổ biến trên các thiết bị Châu Âu, các phụ kiện ISO được sử dụng để tương thích thiết bị xuyên biên giới và các phụ kiện BS phổ biến trong thiết bị trên thị trường Anh và Khối thịnh vượng chung.

Việc chọn phụ kiện ống tiêu chuẩn công nghiệp thay vì thiết kế độc quyền thường đơn giản hóa việc bảo trì trong tương lai vì các bộ phận thay thế có thể được lấy từ nhiều dây chuyền sản xuất mà không cần thiết kế lại điểm kết nối.

Cách thức hoạt động của các phụ kiện ống công nghiệp: Các thành phần cốt lõi

Mỗi phụ kiện ống công nghiệp đều có chung ba vùng chức năng, bất kể tiêu chuẩn ren hoặc kích thước ống.

Khớp nối ống và Ferrule

Thân khớp nối chèn vào hoặc phía trên đầu ống, đồng thời vòng sắt hoặc ống bọc ngoài nén xung quanh ống trong quá trình uốn để khóa khớp nối vào đúng vị trí và bịt kín lớp ống bên ngoài vào thân khớp nối.

Giao diện ren và con dấu

Đầu đối diện của khớp nối mang ren hoặc mặt bích kết nối với phần còn lại của hệ thống. Việc bịt kín xảy ra thông qua một ren côn bịt kín khi tiếp xúc, một ren song song được ghép nối với vòng chữ O hoặc vòng đệm liên kết, hoặc giao diện ngọn lửa và hình nón bịt kín thông qua tiếp xúc kim loại với kim loại dưới mô-men xoắn.

Các phụ kiện có thể tái sử dụng được uốn cong và tái sử dụng

Các phụ kiện uốn được cố định vĩnh viễn vào ống bằng máy uốn và không thể tháo ra nếu không cắt ống, trong khi các phụ kiện có thể tái sử dụng hoặc gắn tại hiện trường bắt vít hoặc kẹp vào đầu ống và có thể tháo rời và lắp lại, phù hợp với các tình huống sửa chữa tại hiện trường khi không có máy uốn.

Kích thước lắp ống cao áp theo đường kính ống

Công suất áp suất làm việc thường giảm khi đường kính trong của ống tăng lên, vì lỗ khoan lớn hơn cần lớp gia cố dày hơn tương ứng để giữ cùng ứng suất thành ống. Đầu nối ống áp suất cao trên ống có đường kính nhỏ thường có thể xử lý áp suất làm việc cao hơn đáng kể so với cùng loại đầu nối trên ống có đường kính lớn hơn , đó là lý do tại sao chỉ xác định kích thước theo đường kính mà không kiểm tra mức áp suất là một lỗi thông số kỹ thuật phổ biến.

Hình 1: Dải áp suất làm việc tham khảo chung theo kích thước lỗ ống. Xếp hạng thực tế phụ thuộc vào các lớp gia cố, thiết kế phù hợp và hệ số an toàn được áp dụng.

Tiêu chí lựa chọn lắp ống thủy lực

Ngoài đường kính và áp suất, một số thông số khác xác định liệu phụ kiện ống thủy lực có hoạt động đáng tin cậy trong một hệ thống nhất định hay không.

Hình 2: Xu hướng giảm công suất chung cho thấy công suất áp suất giảm khi nhiệt độ vận hành tăng, được biểu thị bằng phần trăm của áp suất nguội định mức.

Giải thích về các loại lắp ống có ren

Đầu nối ống có ren có thể sử dụng một số hình dạng ren và vòng đệm khác nhau, và việc trộn lẫn hai loại ren đó với nhau là một trong những nguyên nhân phổ biến nhất dẫn đến kết nối bị rò rỉ trên hệ thống thủy lực.

Chủ đề NPT

Phớt ren ống côn quốc gia bằng cách nêm các sợi côn nam và nữ lại với nhau, thường được hỗ trợ bằng chất bịt kín ren và phổ biến trên các thiết bị công nghiệp và nông nghiệp nói chung.

Chủ đề BSP

Ren ống tiêu chuẩn Anh có cả dạng côn và dạng song song, với phiên bản song song bịt kín thông qua vòng đệm liên kết thay vì nhiễu ren, phổ biến trên thiết bị thị trường Châu Âu và Khối thịnh vượng chung.

Chủ đề JIC

Các phụ kiện của Hội đồng Công nghiệp Chung sử dụng phốt chống cháy 37 độ trên một sợi song song, tạo ra phốt kín kim loại với kim loại chắc chắn, hoạt động tốt dưới độ rung và được sử dụng rộng rãi trên các hệ thống thủy lực Bắc Mỹ.

Chủ đề ORFS

Các phụ kiện Vòng đệm mặt vòng chữ O sử dụng vòng chữ O mặt phẳng thay vì vòng đệm loe hoặc ren, tạo ra một trong những kết nối chống rò rỉ tốt nhất hiện có cho các ứng dụng thủy lực áp suất cao.

Chủ đề số liệu

Các phụ kiện ren hệ mét, thường đi kèm với hình nón 24 độ và vòng chữ O, rất phổ biến trên các máy móc do Châu Âu sản xuất và ngày càng được chỉ định cụ thể trên các thiết bị được thiết kế cho thị trường toàn cầu.

Hình 3: Khả năng áp suất tham chiếu chung theo hình dạng ren và phốt. Xếp hạng thực tế thay đổi tùy theo kích thước phù hợp, vật liệu và thiết kế của nhà sản xuất.

Lựa chọn vật liệu và lớp phủ cho phụ kiện ống công nghiệp

Thép carbon vẫn là vật liệu thân phù hợp phổ biến nhất cho dịch vụ thủy lực nói chung, thường được hoàn thiện bằng lớp mạ kẽm hoặc kẽm-niken để chống ăn mòn bề mặt trong quá trình bảo quản và sử dụng tại hiện trường. Các phụ kiện bằng thép không gỉ có giá thành máy cao hơn nhưng chống ăn mòn tốt hơn nhiều trong môi trường biển, hóa chất, thực phẩm và dược phẩm, nơi thường xuyên bị rửa trôi hoặc tiếp xúc với muối. Các phụ kiện bằng đồng thau xuất hiện chủ yếu trên các đường dẫn nước và không khí có áp suất thấp hơn, nơi khả năng gia công và khả năng chống ăn mòn vừa phải quan trọng hơn khả năng chịu áp suất tối đa.

Hình 4: So sánh tương đối giữa năm yếu tố thực tế trên thang tham chiếu kỹ thuật chung năm điểm.

Các ngành phụ thuộc vào phụ kiện ống công nghiệp

Các phụ kiện ống tiêu chuẩn công nghiệp và công nghiệp xuất hiện ở bất cứ nơi nào chất lỏng hoặc khí cần di chuyển qua một kết nối linh hoạt thay vì chạy bằng đường ống cứng nhắc. Các lĩnh vực phổ biến bao gồm:

• Mạch thủy lực máy xây dựng và làm đất
• Thiết bị nông nghiệp và thủy lực
• Hệ thống chất lỏng hàng hải và tàu thủy
• Đường ống nhà máy luyện kim và chế biến dầu khí
• Dây chuyền chế biến thực phẩm, dược phẩm cần thiết bị vệ sinh
• Thiết bị hỗ trợ mặt đất cho chuyến bay vũ trụ và hàng không vũ trụ

Mỗi lĩnh vực có xu hướng ưu tiên một sự kết hợp cụ thể giữa vật liệu, tiêu chuẩn ren và phương pháp bịt kín dựa trên chất lỏng được xử lý, môi trường xung quanh và tần suất tháo kết nối để bảo trì.

Phụ kiện ống tùy chỉnh và phụ kiện ống OEM

Các phụ kiện danh mục tiêu chuẩn bao gồm hầu hết các ứng dụng, nhưng một số bố trí thiết bị yêu cầu một phụ kiện ống tùy chỉnh được chế tạo xung quanh một góc uốn, chiều dài hoặc cấu hình cổng cụ thể mà một phần danh mục không thể khớp. Các phụ kiện ống OEM, được sản xuất theo bản vẽ hoặc bộ phận mẫu của chính khách hàng, cho phép các nhà chế tạo thiết bị tích hợp một phụ kiện phù hợp với yêu cầu lắp đặt và vỏ bọc chính xác của họ thay vì điều chỉnh bố cục xung quanh một bộ phận tiêu chuẩn.

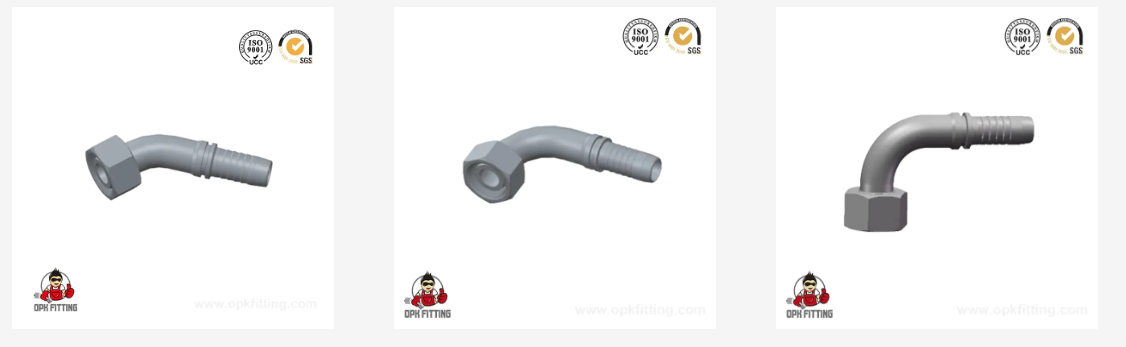

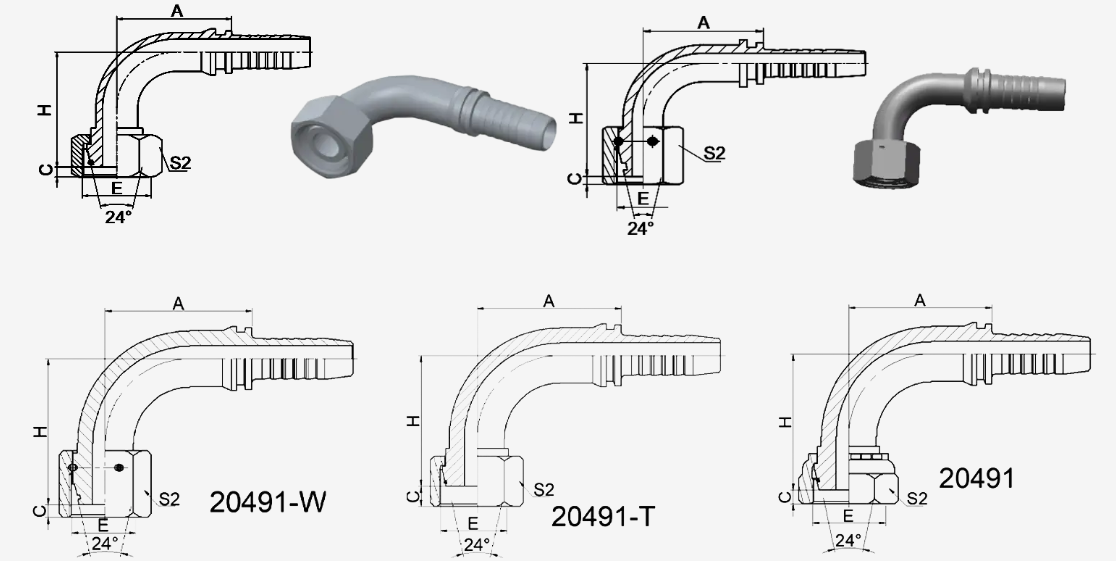

Khớp khuỷu là yêu cầu tùy chỉnh phổ biến vì góc uốn và bán kính uốn rất khác nhau giữa các thiết kế máy. Việc sản xuất khớp khuỷu thông qua quy trình tạo hình tích hợp bằng bộ gia nhiệt tần số cao và máy uốn ống được điều khiển bằng máy tính thường giữ được sự nhất quán về kích thước chặt chẽ hơn trong suốt quá trình sản xuất so với các phụ kiện được lắp ráp từ các đoạn hàn riêng biệt.

Thực hành tốt nhất về lắp đặt và uốn tóc bồng

Kỹ thuật lắp ráp đúng sẽ bảo vệ cả tính toàn vẹn của vòng đệm và tuổi thọ làm việc của khớp nối ống thủy lực. Dữ liệu hiện trường từ hoạt động gấp mép luôn chỉ ra một số bước nhỏ giúp ngăn ngừa phần lớn các lỗi ban đầu.

1. Cắt ống vuông bằng cách sử dụng dụng cụ cắt ống thích hợp thay vì cưa tay, vì đường cắt góc sẽ ngăn cản sự tiếp xúc của ống sắt.
2. Chỉ bóc lớp vỏ bên ngoài khi thiết kế phụ kiện yêu cầu ống trượt, tuân theo chính xác chiều dài dải của nhà sản xuất phụ kiện.
3. Lắp ống hoàn toàn vào khớp nối trước khi uốn sao cho lớp gia cố nằm dưới toàn bộ chiều dài của ống nối.
4. Đặt máy uốn theo kích thước khuôn và áp suất chính xác được chỉ định cho tổ hợp khớp nối và ống mềm đó.
5. Chạy thử áp suất thử trên các cụm đã hoàn thiện trước khi đưa vào sử dụng để xác nhận rằng không có hiện tượng rò rỉ tại điểm uốn hoặc giao diện ren.
6. Rửa sạch và đậy nắp các bộ phận đã hoàn thiện để giữ cho lỗ khoan không bị nhiễm bẩn trước khi lắp đặt.

Chọn nhà sản xuất phụ kiện ống công nghiệp

Việc lựa chọn nhà sản xuất phụ kiện ống công nghiệp hoặc nhà cung cấp phụ kiện ống công nghiệp bao gồm việc xem qua trang danh mục để biết khả năng sản xuất, vì chất lượng uốn ổn định và độ chính xác về kích thước trong toàn bộ đơn hàng cũng quan trọng như phần mẫu ban đầu.

Nhà máy Thiết bị Thủy lực OPK FITTING là một ví dụ về nhà máy lắp ống được xây dựng xoay quanh việc sản xuất ống thủy lực và bộ chuyển đổi, bao gồm các phụ kiện ống, bộ chuyển đổi và ống thủy lực linh hoạt ở nhiều mức áp suất và kích cỡ khác nhau. Các sản phẩm từ loại cơ sở này thường được áp dụng trên các hệ thống vận chuyển thủy lực và chất lỏng trong máy móc, luyện kim, dầu khí, xây dựng, đóng tàu, thiết bị mặt đất hàng không vũ trụ, nông nghiệp, dược phẩm và chế biến thực phẩm. Nhà máy hoạt động tại Thành phố Ninh Ba, tỉnh Chiết Giang, Trung Quốc, khu vực có cơ sở sản xuất ống thủy lực lâu đời và cơ sở hạ tầng giao thông vững mạnh cho cả tuyến xuất khẩu đường biển và đường hàng không.

Các bước sản xuất tại loại cơ sở này thường bao gồm cắt ống, tước cao su, uốn ống, kiểm tra áp suất thử và súc rửa, được hỗ trợ bởi khả năng gia công CNC cho chính thân phụ kiện. Khi so sánh một nhà sản xuất phụ kiện ống công nghiệp với một nhà sản xuất khác, các kỹ sư thường hỏi về số lượng máy CNC và năng lực sản xuất chung, khả năng kiểm tra nội bộ về các đặc tính vật lý và kích thước cũng như liệu nhà máy có hỗ trợ cả phụ kiện ống OEM được chế tạo từ bản vẽ của khách hàng và sản xuất danh mục tiêu chuẩn cùng nhau hay không.

Câu hỏi thường gặp

• Câu 1: Đầu nối ống công nghiệp là gì

  A: It is the connector component that joins a flexible hose to a pipe, valve, pump, or cylinder port, sealing the connection so fluid or gas can pass through the system without leaking.

• Q2: What is a standard hose fitting

  A: It is a fitting built to a published thread and dimensional specification, such as SAE, DIN, ISO, or BS, allowing it to mate reliably with parts from more than one production source.

• Q3: What are hose fittings used for

  A: They connect flexible hose sections to rigid piping, pumps, valves, and cylinders across hydraulic, pneumatic, and general fluid conveyance systems.

• Q4: How do industrial hose fittings work

  A: A ferrule or sleeve compresses around the hose to grip and seal it to the fitting body, while the opposite end connects to the system through a matching thread or flange interface.

• Q5: What is the difference between a crimped and a reusable hose fitting

  A: A crimped fitting is permanently swaged onto the hose with a crimping machine, while a reusable fitting screws or clamps onto the hose end and can be removed and refitted without cutting the hose.

• Q6: How do I choose the right thread type for a hydraulic hose fitting

  A: Match the thread type to the port on the mating equipment first, then confirm the fitting's pressure rating and seal type suit the operating pressure and fluid involved.

• Q7: What products can you provide

  A: Production covers hose couplings, sleeves, transition fittings, and hydraulic couplings built to SAE, DIN, ISO, BS, and other international standards.

• Q8: How about your company's production capacity

  A: The factory operates more than 100 CNC machine tools supported by a team of research and development personnel focused on fitting design and process improvement.

• Q9: How does your company ensure product quality

  A: Each production process includes inline inspection, and finished products are tested against customer requirements and international standards using an in-house inspection system covering material properties and dimensional accuracy.

• Q10: Are you producing standard parts

  A: Production is based primarily on international standard part specifications, which supports compatibility across common thread and connection standards.

• Q11: How long will it take to get a reply after we send an inquiry

  A: On working days, inquiries are typically answered within four hours of being received.

• Q12: Can you provide custom or OEM hose fittings

  A: Yes, custom hose fittings and OEM hose fittings are developed and produced according to customer drawings or sample parts, including custom elbow joint configurations.
